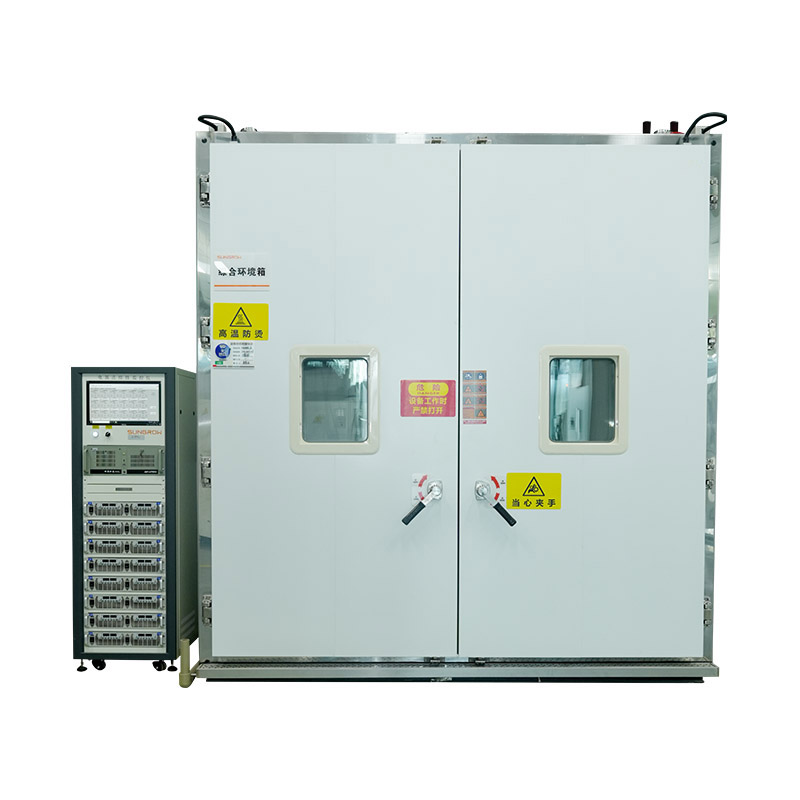

Ako zaisťuje testovacia komora na testovanie vlhkosti spoľahlivosť produktu v extrémnych podmienkach?
V našom globálne prepojenom svete sa produkty dodávajú a prevádzkujú v oveľa extrémnejších prostrediach, než sú pohodlné laboratóriá, v ktorých sú navrhnuté. Materiály a elektronika neustále bojujú s prírodnými živlami, od spaľujúcich, vlhkých leta až po mrazivé, suché zimy. Ako inžinieri zabezpečia, že váš smartfón nezlyhá počas mrazu, že palubná doska auta nepraskne pod slnkom alebo že vakcína zostane stabilná počas prepravy? Odpoveď sa skrýva v kritickom konštrukčnom zariadení: v skúšobnej komore na zmrazovanie vlhkosti. Tento článok skúma zložitú vedu a zásadný význam tejto technológie pri zaručení trvanlivosti a bezpečnosti produktu.
Okrem jednoduchého testovania: Účel kombinovaného environmentálneho stresu
Testovacia komora na zmrazovanie vlhkosti nie je len chladnička alebo zvlhčovač. Je to vysoko sofistikovaný prístroj navrhnutý na simuláciu súčasnej aplikácie nízkej teploty a vysokej vlhkosti, často s presnou kontrolou rýchlosti zmeny medzi týmito stavmi. Táto kombinácia je oveľa viac odhaľujúca ako samotné testovanie teploty alebo vlhkosti. Mnohé materiály znesú chlad a mnohé vlhkosť, ale súčasné namáhanie oboch, najmä cyklickými zmenami, môže odhaliť množstvo skrytých defektov. Tento proces, známy ako Highly Accelerated Stress Screening (HASS) alebo environmentálne záťažové testovanie, je rozhodujúci pre identifikáciu porúch súvisiacich s: * Únavou materiálu: Praskanie, deformácia alebo krehnutie plastov, kompozitov a kovov. * Elektrická porucha: Skrat, korózia na doskách plošných spojov a porucha elektroniky spôsobená kondenzáciou. * Fázové zmeny: Expanzia vody pri zamrznutí v mikroskopických póroch, čo vedie k delaminácii alebo prasknutiu materiálu. * Celistvosť náteru: Zlyhanie farieb, tmelov a ochranných vrstiev v dôsledku rozdielnych koeficientov tepelnej rozťažnosti medzi náterom a podkladom.
Dekonštrukcia komory: základné komponenty a vedecké princípy

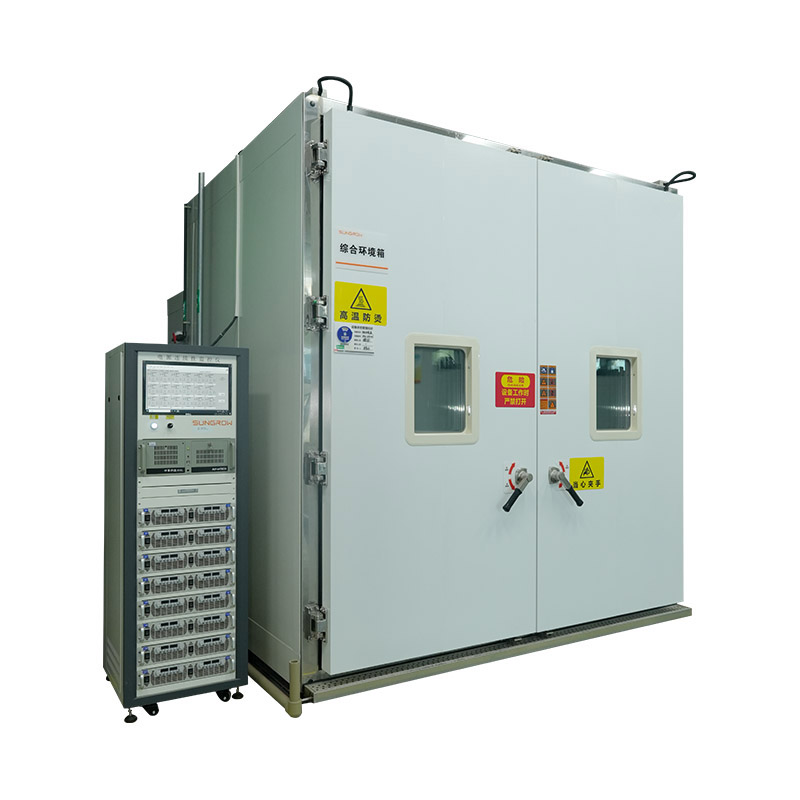

Prevádzka mraziacej testovacej komory vlhkosti je dielom termodynamického a strojárskeho inžinierstva. Je to uzavretý, izolovaný kryt, kde sú vytvorené a udržiavané presné podmienky prostredia. Medzi jeho kľúčové subsystémy patria: - Chladiaci systém: Srdcom schopnosti „zmraziť“. Toto je zvyčajne systém kompresie pár, podobný, ale oveľa výkonnejší ako klimatizácia pre domácnosť. Využíva kompresor, kondenzátor, expanzný ventil a výparník na odvádzanie tepla z vnútra komory, pričom dosahuje teploty často až -70 °C alebo dokonca nižšie. Fázová zmena chladiva z plynu na kvapalinu a späť umožňuje takýto efektívny prenos tepla.
- Zvlhčovací systém: Tento systém privádza vlhkosť do vzduchu v komore na dosiahnutie vysokej relatívnej vlhkosti (často až 98 % relatívnej vlhkosti). To sa zvyčajne vykonáva pomocou generátora pary alebo vyhrievanej vodnej nádrže, ktorá vytvára vodnú paru. Vedeckým kľúčom je pochopenie, že schopnosť vzduchu zadržať vodnú paru priamo závisí od jej teploty; teplejší vzduch pojme viac vlhkosti. Toto sa stáva kriticky dôležitým počas prechodných fáz testu.
- Systém odvlhčovania: Rozhodujúce je, že komora musí byť schopná znížiť vlhkosť. To sa často dosiahne ochladením vzduchu vo vnútri komory pod jeho rosný bod pomocou chladiaceho systému, čo spôsobí kondenzáciu vodnej pary na špirálach studeného výparníka. Skondenzovaná voda sa potom odvádza a suchší vzduch sa ohrieva na požadovanú teplotu.

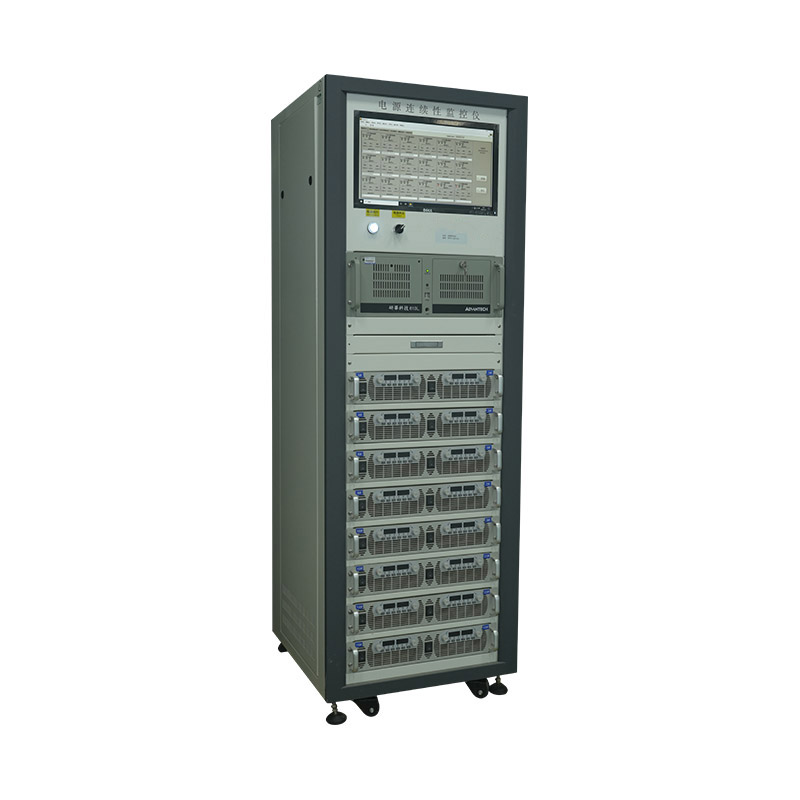

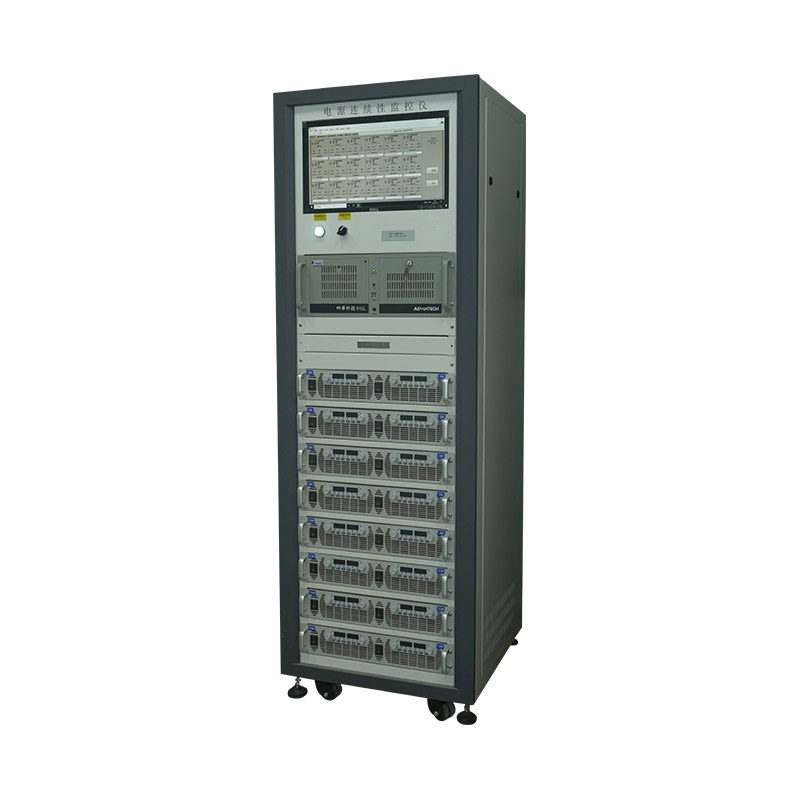

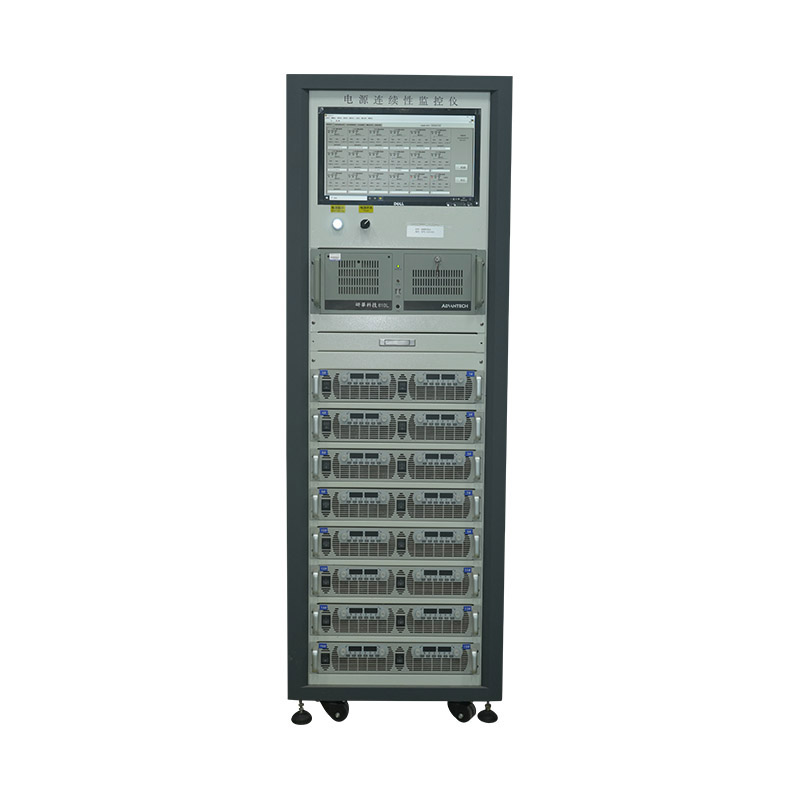

- Riadiaci a snímací systém: Mozog operácie. Vysoko presné senzory neustále monitorujú teplotu a vlhkosť v komore. Programmable logic controller (PLC) prijíma tieto dáta a porovnáva ich s užívateľom definovaným testovacím profilom. Potom vykoná mikroúpravy chladiacich, vykurovacích a zvlhčovacích systémov, aby sa zachovali presné požadované podmienky, aj keď samotná testovaná vzorka môže absorbovať alebo uvoľňovať teplo a vlhkosť.
Kritická výzva: Zvládnutie faktora mrazu
Jednou z najvýznamnejších technických výziev v komore na zmrazovanie vlhkosti je zabránenie zamrznutiu zvlhčovacieho systému, keď je komora pri teplotách pod nulou. Zavedenie vlhkého vzduchu do prostredia s teplotou -40 °C by okamžite zmenilo vodnú paru na námrazu, upchalo by senzory a odtoky a znemožnilo by presnú reguláciu vlhkosti. Na prekonanie tohto problému využívajú pokročilé komory dômyselné konštrukčné riešenia. Bežnou metódou je použitie dvojzónového alebo dvojokruhového systému. Hlavná komora, kde sú umiestnené testované vzorky, sa ochladí na cieľovú nízku teplotu. Avšak vodná para na zvlhčovanie sa privádza do samostatného izolovaného prúdu vzduchu, ktorý sa udržiava nad bodom mrazu .
Tento vlhký, teplý vzduch sa potom opatrne kontrolovaným spôsobom zavádza do hlavnej komory. Sofistikovaný riadiaci systém vypočíta presné množstvo potrebné na zvýšenie vlhkosti na požadovanú hodnotu bez výrazného ohriatia skúšobných vzoriek. Toto presné vyvažovanie je to, čo oddeľuje základnú komoru prostredia od skutočnej komory na testovanie vlhkosti.
Aplikácie v rôznych odvetviach: Tam, kde sa o spoľahlivosti nedá vyjednávať
Použitie týchto komôr je nariadené mnohými medzinárodnými normami (napr. IEC 60068-2-1, IEC 60068-2-2, ISO 16750-4) a je rozhodujúce v celom rade priemyselných odvetví: - Automobilový priemysel: Testovanie elektronických riadiacich jednotiek (ECU), senzorov, displejov a interiérových materiálov pre výkon v chladných, ľadových podmienkach s vysokou vlhkosťou v kabíne.
- Letectvo a kozmonautika: Overovanie funkčnosti avioniky a kompozitných materiálov vo vysokých nadmorských výškach, kde sú nízke teploty a kondenzácia stálou hrozbou.
- Farmaceutické a biotechnológie: Zrýchlenie testovania stability liekov, vakcín a biologických materiálov, aby sa zabezpečilo, že zostanú účinné a bezpečné počas teplotných cyklov počas skladovania a prepravy.
- Spotrebná elektronika: Zabezpečenie toho, aby smartfóny, notebooky a nositeľné zariadenia odolali preneseniu z chladného prostredia do teplého, vlhkého bez vytvárania vnútornej kondenzácie spôsobujúcej skrat.

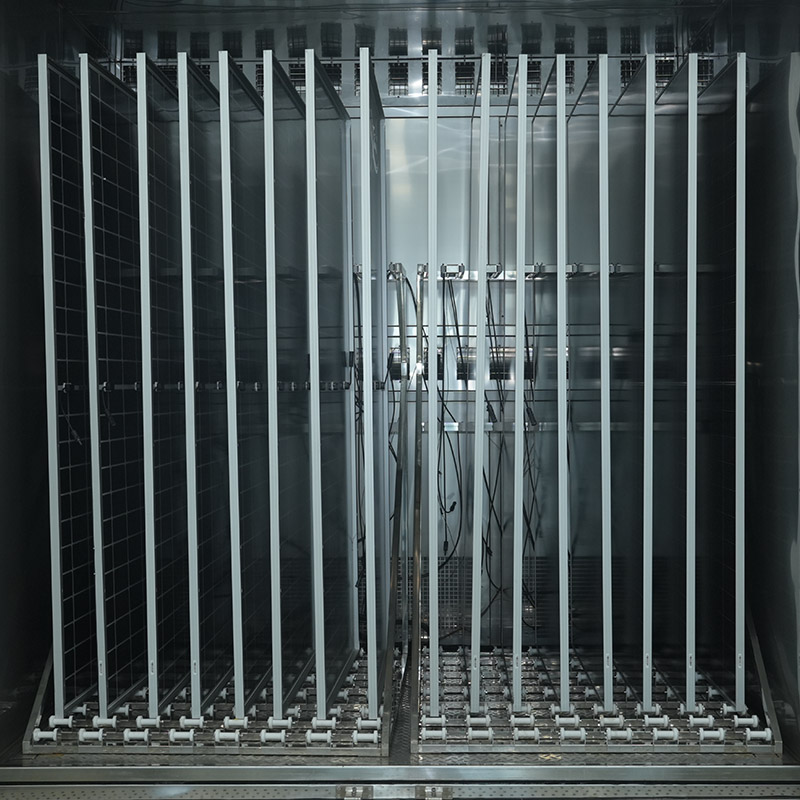

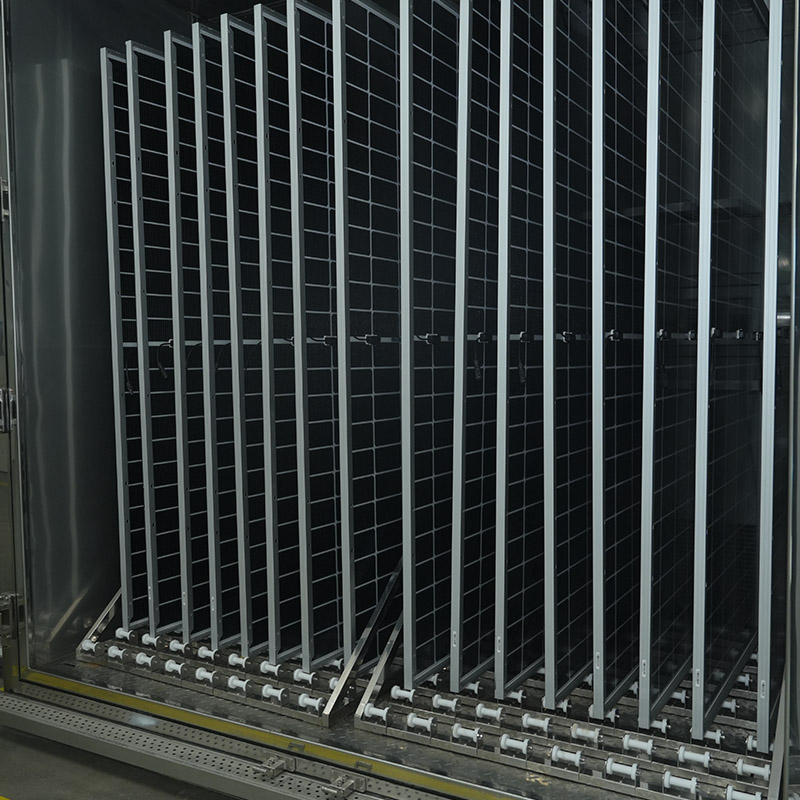

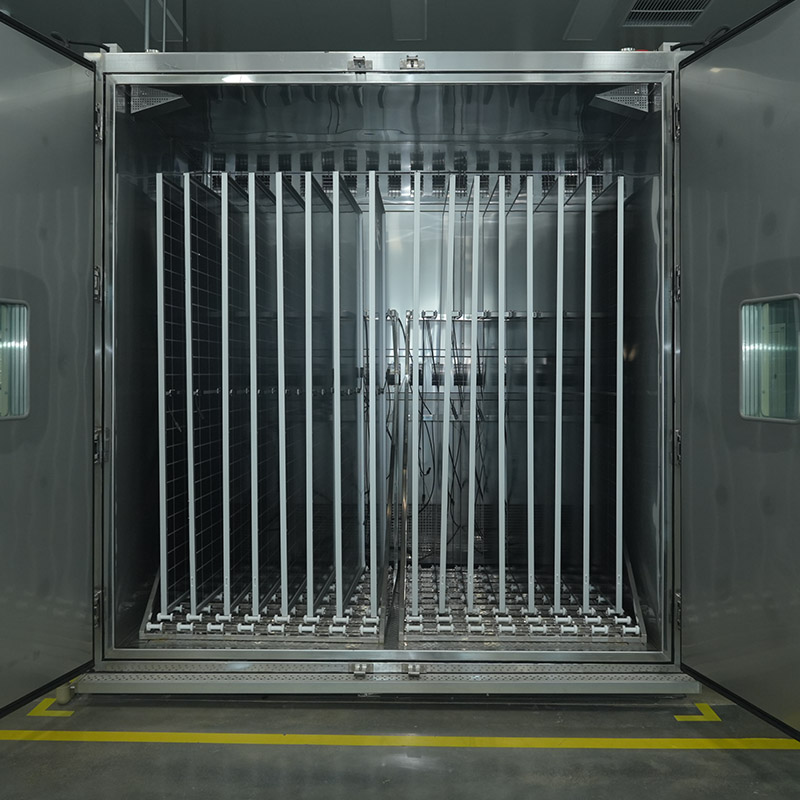

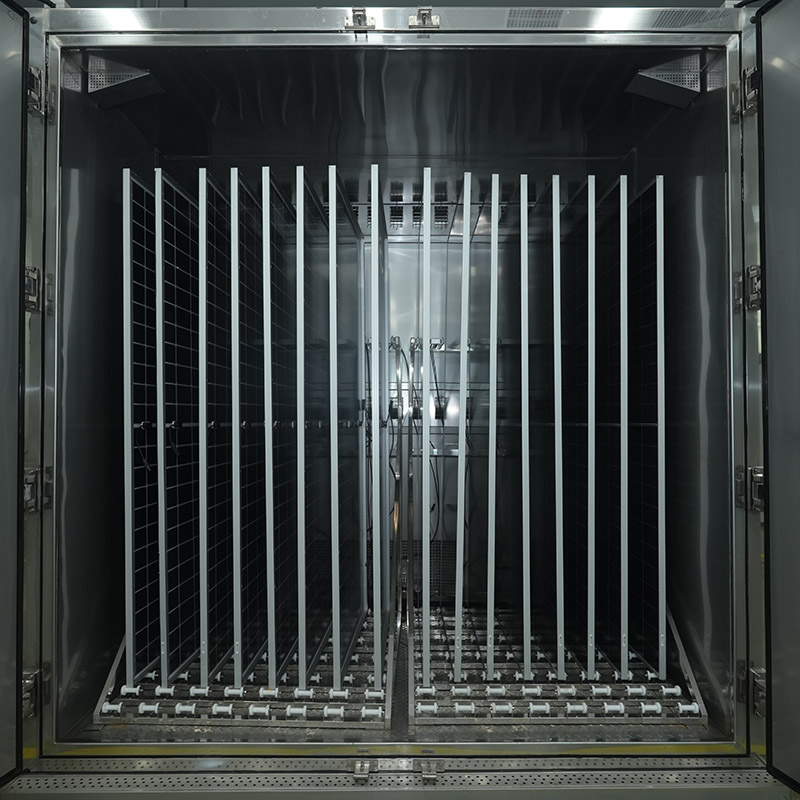

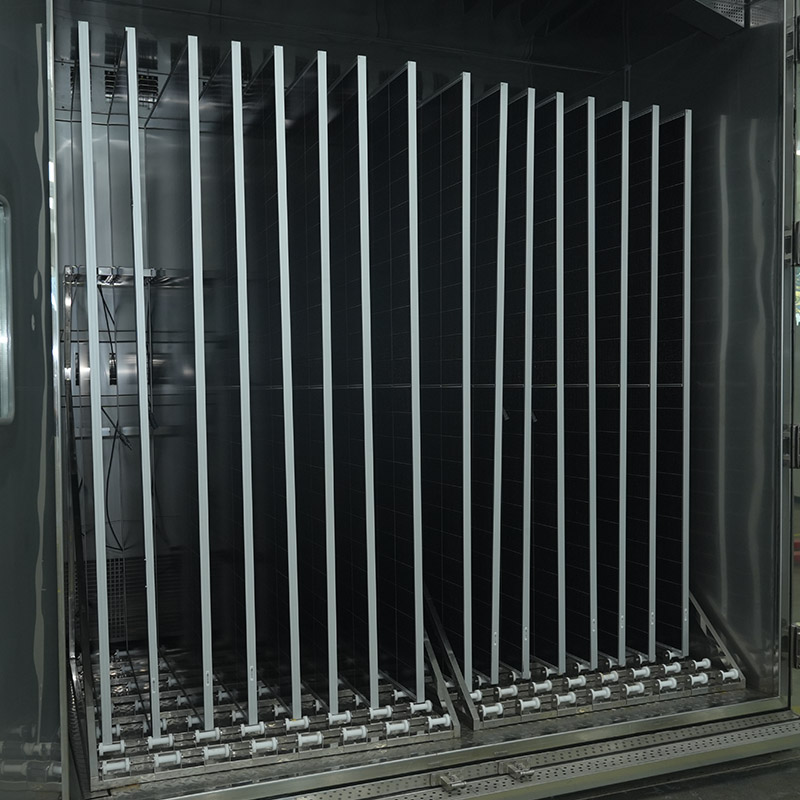

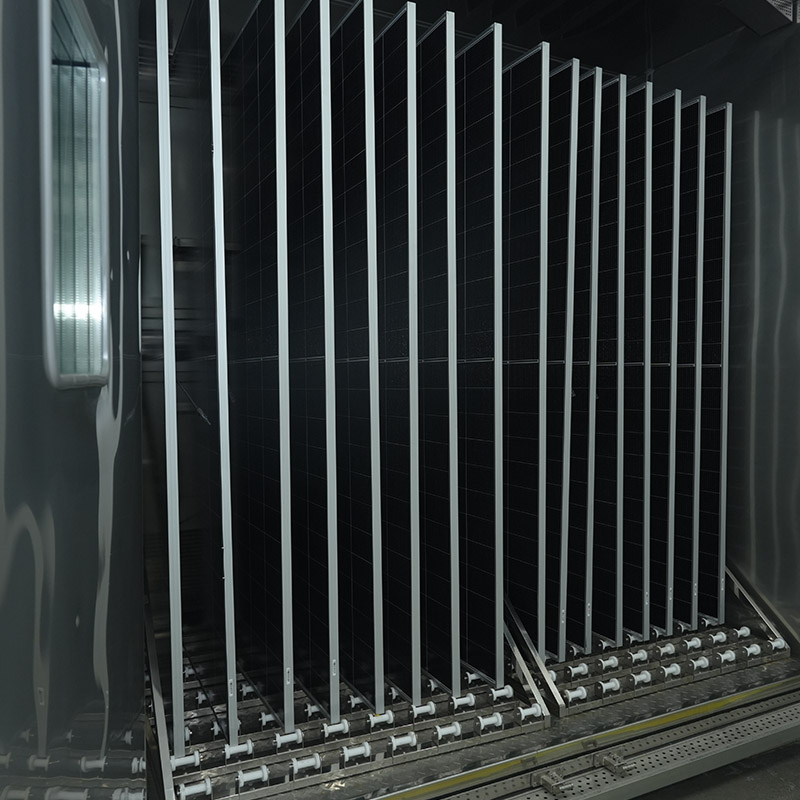

- Solárna energia: Testovanie odolnosti fotovoltaických panelov a ich komponentov voči mrazu, snehu a cyklickému rozmrazovaniu, ktoré môže spôsobiť mikrotrhliny a znížiť účinnosť.
Neutíchajúca snaha o vyššiu kvalitu a väčšiu spoľahlivosť produktov posúva neustálu inováciu tejto testovacej technológie. Výrobcovia neustále zdokonaľujú dizajn komôr pre lepšiu rovnomernosť, rýchlejšie zmeny teploty (rýchlosť stupňov) a presnejšiu kontrolu nad každým parametrom. V tejto oblasti presného strojárstva spoločnosti ako Shanghai Houyao Test Equipment Co., Ltd. prispievajú k priemyselnému pokroku vývojom a výrobou komôr, ktoré spĺňajú tieto neustále sa zvyšujúce požiadavky na presnosť a spoľahlivosť pri simulácii prostredia. Údaje získané z týchto testov sú neoceniteľné a poskytujú inžinierom empirické dôkazy potrebné na zlepšenie dizajnu produktov a predchádzanie nákladným poruchám v teréne.
Záver: Neviditeľný strážca kvality produktu
Humidity Freeze Test Chamber je neospevovaný hrdina modernej výroby. Je to nástroj, ktorý dôsledne skúma produkty a hľadá slabé stránky skôr, ako sa dostanú k spotrebiteľovi. Vďaka majstrovskej kombinácii namáhania teploty a vlhkosti simuluje roky opotrebovania vplyvom prostredia v priebehu niekoľkých dní alebo týždňov. Sofistikovaná veda za jej prevádzkou – od riadenia zmien fázy chladiva až po predchádzanie tvorbe námrazy – zaisťuje, že testy sú presné a reprodukovateľné. Pre každé odvetvie, kde zlyhanie neprichádza do úvahy, je testovacia komora na mrazenie vlhkosti nevyhnutnou investíciou do kvality, bezpečnosti a reputácie značky.
