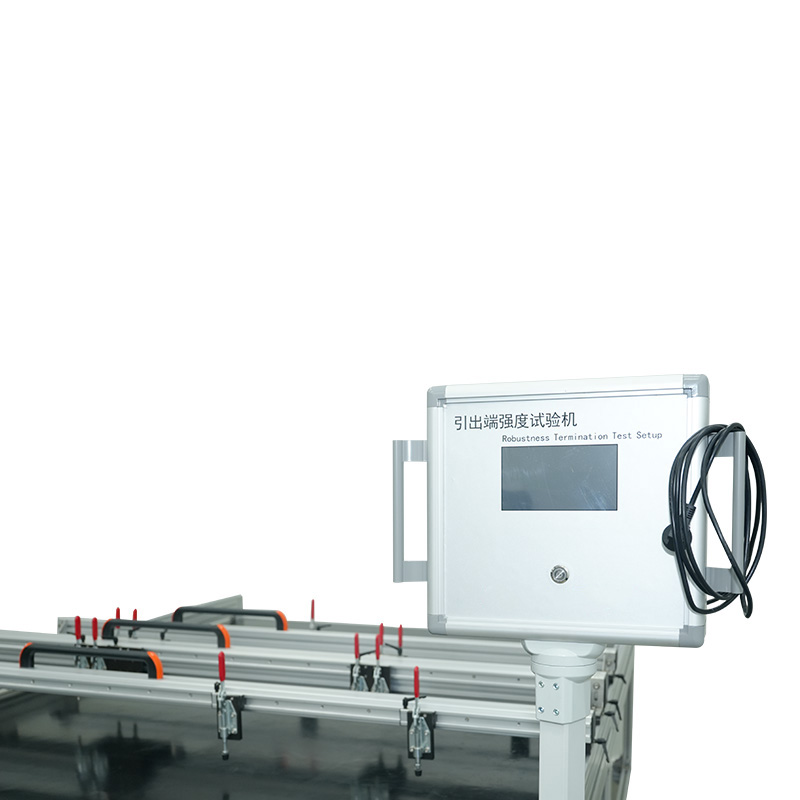

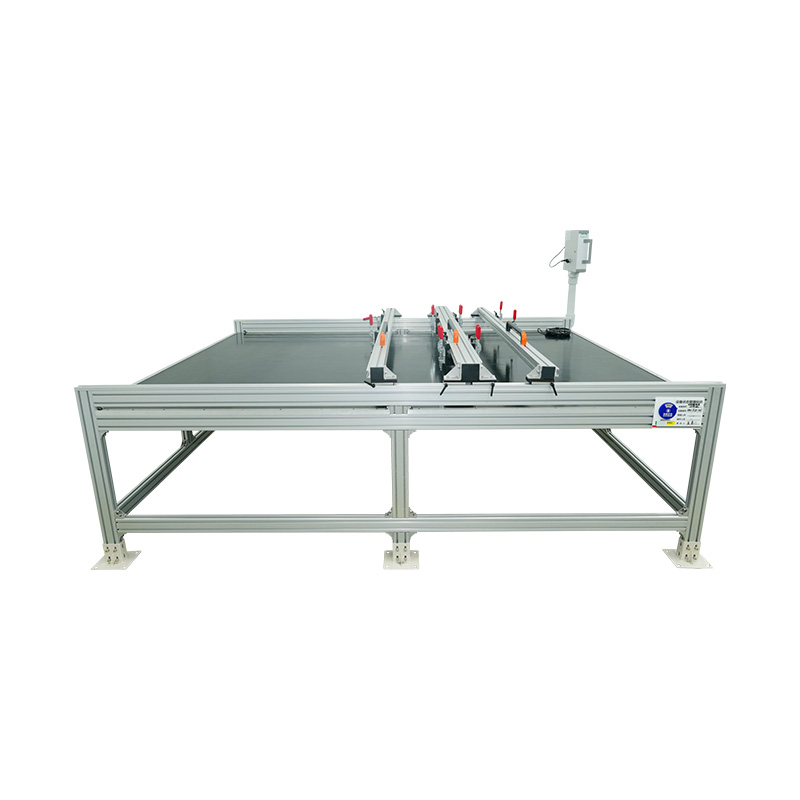

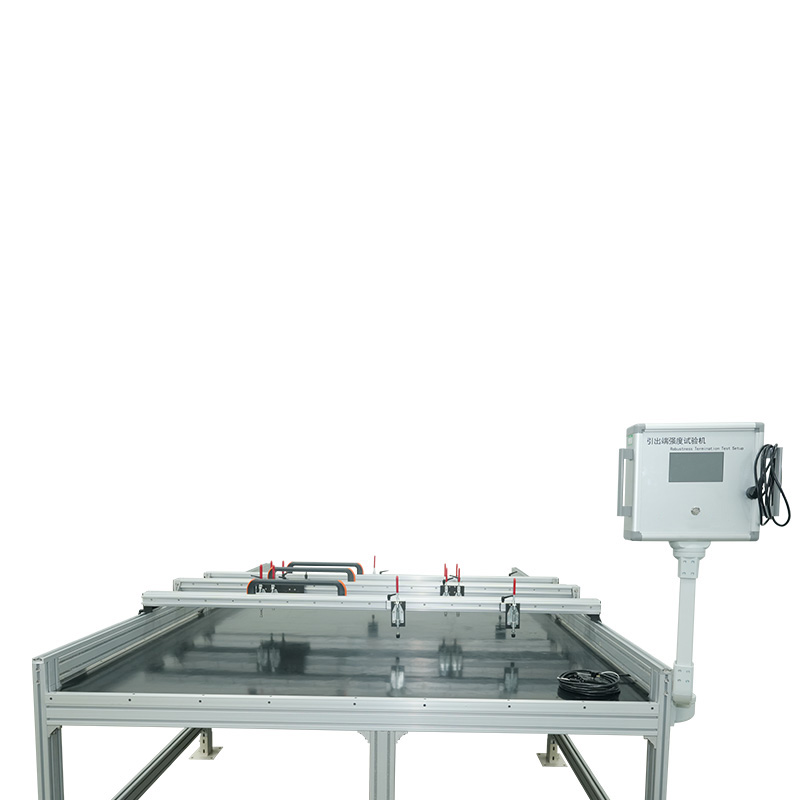

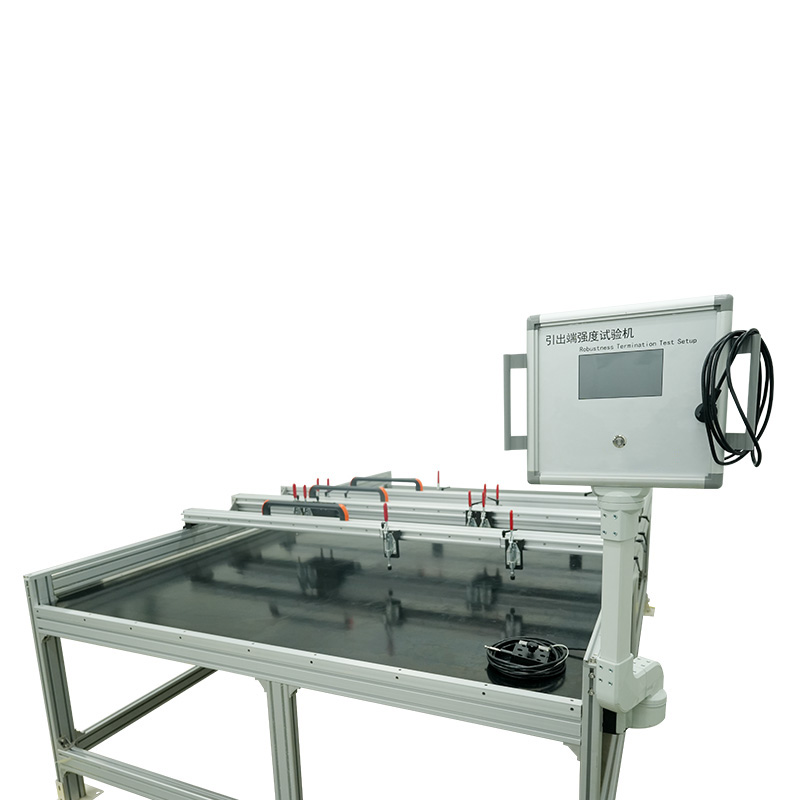

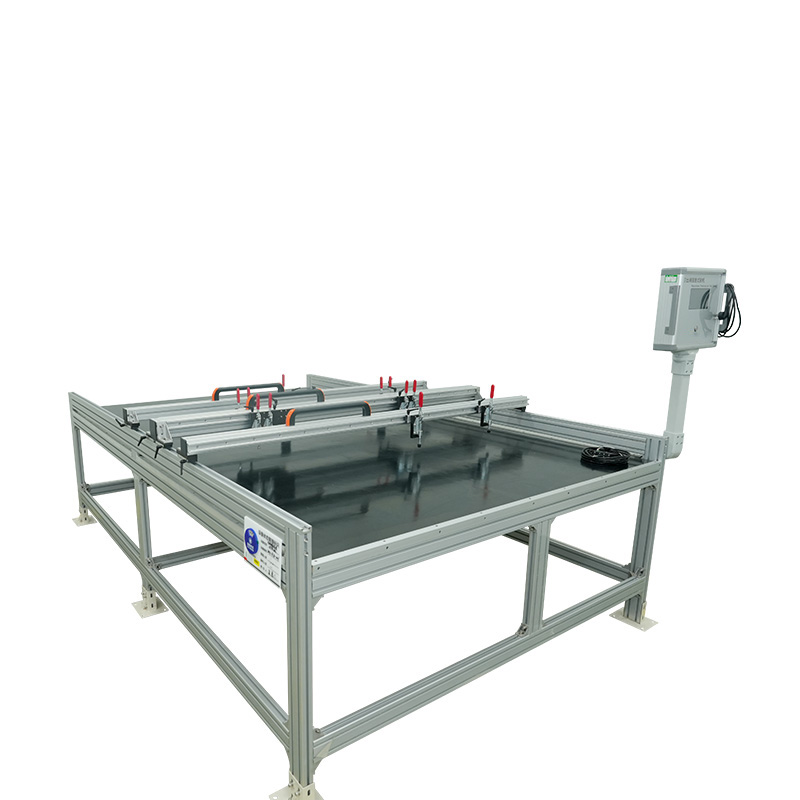

Robustnosť testovača ukončenia

Ako sa robustnosť testerov zakončení prispôsobí rôznym veľkostiam a tvarom konektorov?

V precíznom svete výroby a zabezpečenia kvality je prvoradá integrita každého komponentu. To platí najmä pre elektrické spojenia, ktoré slúžia ako kritické tepny prenosu energie a dát vo všetkom od spotrebnej elektroniky až po letecké systémy. Jedno chybné ukončenie môže viesť k zlyhaniu systému, bezpečnostným rizikám a značným finančným stratám. Na zmiernenie týchto rizík, robustnosť testerov zakončení sa stal nenahraditeľným nástrojom vo validačných laboratóriách na celom svete. Jeho primárnou funkciou je aplikovať riadené mechanické namáhanie – ťahanie, tlačenie a strihanie – na elektrické koncovky, aby sa overilo, či dokážu vydržať náročné podmienky inštalácie, údržby a prevádzky. Obrovská rozmanitosť typov konektorov, od jemných fotovoltaických rozvodných skríň až po vysokovýkonné automobilové kolíky, však predstavuje základnú výzvu: ako môže jeden kus zariadenia presne a spoľahlivo otestovať takú širokú škálu foriem?

Kritická úloha testovania v priemyselných aplikáciách

Potreba prísneho testovania ukončenia nie je svojvoľná; je kodifikovaná v medzinárodných normách, ktoré definujú štandardy bezpečnosti a spoľahlivosti pre celé priemyselné odvetvia. Normy ako napr IEC 61215-MQT 14 , IEC 61730-2-MST 42 , a UL 1703 výslovne nariadiť testy odolnosti koncoviek, najmä v odvetviach ako fotovoltaika a automobilová elektronika. Tieto testy sú navrhnuté tak, aby simulovali skutočné mechanické namáhanie. Napríklad počas inštalácie solárneho panelu môže technik neúmyselne potiahnuť za kábel alebo použiť krútiacu silu na konektor. A skúška ťahom terminálu zaisťuje, že sa spojenie v rozvodnej skrini neuvoľní ani nezlomí, čím sa zachová elektrická kontinuita a zabráni sa potenciálnemu vzniku elektrického oblúka, čo predstavuje riziko požiaru.

Podobne v automobilovom priemysle musia konektory znášať neustále vibrácie, tepelné cykly a občasné ťahanie počas opravy. Robustnosť testerov koncoviek potvrdzuje, že tieto komponenty budú spoľahlivo fungovať počas životnosti vozidla. Dôsledky zlyhania v týchto aplikáciách sú vážne, čo podčiarkuje nevyhnutnú požiadavku na komplexné testovanie. Univerzálna použiteľnosť týchto noriem znamená, že testovacie zariadenie musí byť rovnako univerzálne vo svojich schopnostiach, schopné plynulo prejsť od testovania tenkého drôtu s priemerom 2 mm na malom senzore k robustnému 20 mm káblovému oku používanému v systémoch na ukladanie energie. Táto požiadavka riadi základnú filozofiu dizajnu za všestrannými testermi.

Základný pracovný princíp testera robustnosti koncoviek

Vo svojej podstate je tester robustnosti koncoviek presným mechanickým systémom navrhnutým na aplikáciu riadenej sily na koncovku a meranie jej odozvy. Medzi hlavné komponenty patrí pevný rám, vysoko presný snímač zaťaženia (snímač sily), ovládací systém (často servomotor pre hladký, programovateľný pohyb) a sofistikovaný digitálny ovládač. Tester vykoná špecifický testovací program, ktorý určí typ sily (ťah, tlak, šmyk), rýchlosť, s akou sa aplikuje, maximálnu silu, ktorá sa má dosiahnuť, a čas zotrvania.

Kritická interakcia však nastáva v bode kontaktu: kde stroj uchopí vzorku. Stroj môže vyvinúť obrovskú silu, ale ak vzorka nie je držaná bezpečne a správne, výsledky testu sú neplatné. Nesprávne uchytený konektor môže skĺznuť, môže byť rozdrvený nadmernou silou alebo môže dôjsť k koncentrácii napätia v mieste uchopenia a nie na samotnom ukončení. To vedie k predčasnému a nepresnému režimu zlyhania. Preto celý predpoklad presného testu spočíva na schopnosti dokonale sa prepojiť s testovaným zariadením. Tu vzniká problém ubytovania a rieši sa prostredníctvom systému modulárnych prípravkov a prispôsobiteľného náradia. To je príslušenstvo a priľnavosť ktoré premieňajú surovú silu stroja na presný, opakovateľný a štandardne vyhovujúci test pre akúkoľvek danú geometriu konektora.

Primárne metódy na prispôsobenie sa rôznym veľkostiam a tvarom

Prispôsobenie rôznych vzoriek sa dosahuje prostredníctvom mnohostranného prístupu zameraného na modularitu, presné nástroje a pokročilé riadiace systémy.

1. modulárne upínacie systémy a vlastné nástroje

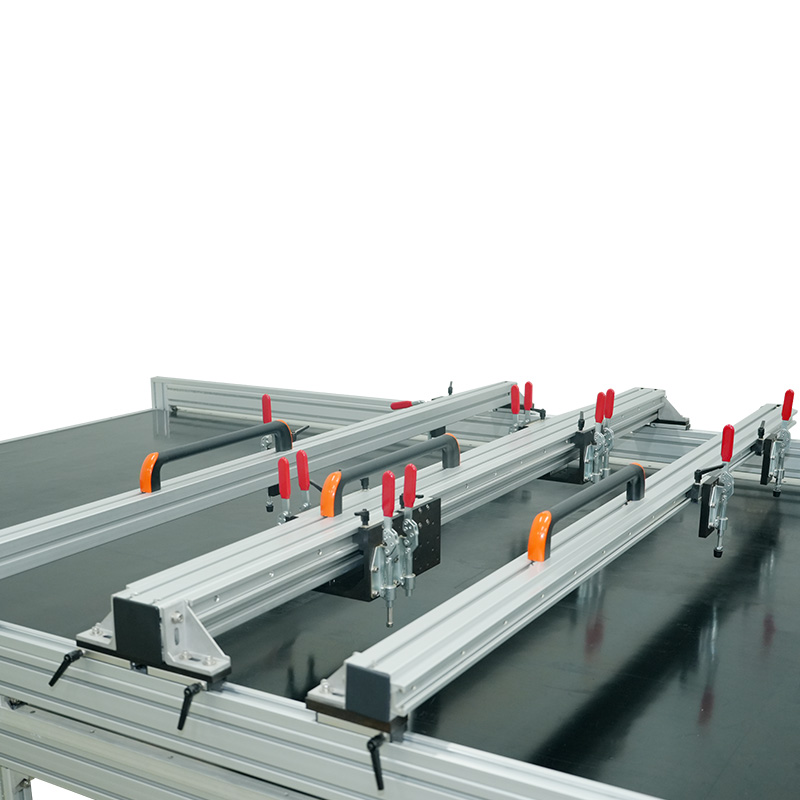

Najpriamejším a najefektívnejším riešením je použitie modulárneho upínacieho systému. Namiesto toho, aby išlo o pevné, monolitické zariadenie, je navrhnutý vysokokvalitný tester robustnosti koncoviek so štandardizovanými montážnymi rozhraniami na pohyblivej krížovej hlave a základnej doske. To umožňuje použiť rozsiahlu knižnicu vymeniteľných úchytov a prípravkov.

• Univerzálne mechanické rukoväte: Na skúšky ťahom drôtu a kábla sa používa celý rad vymeniteľných čeľustí. Tieto čeľuste sa dodávajú v rôznych veľkostiach a povrchových štruktúrach (hladké, zúbkované, s drážkou v tvare V), aby sa prispôsobili rôznym priemerom drôtu bez prerezania vodiča alebo umožnenia skĺznutia. Pre veľmi tenký drôt možno použiť malé hladké čeľuste s miernou upínacou silou, zatiaľ čo pre veľký hrubý kábel by sa vybrali veľké, zúbkované čeľuste, aby sa zahryzli do izolácie a poskytli pevné držanie.
• Špecializované príslušenstvo na mieru: Mnohé konektory nemožno otestovať jednoduchým uchopením. Vyžadujú špeciálne navrhnutý prípravok, ktorý napodobňuje skutočný spojovací konektor alebo poskytuje špecifický spojovací povrch. Napríklad testovanie koncového kolíka často vyžaduje prípravok, ktorý bezpečne drží telo plastového konektora, zatiaľ čo na samotný kolík je pripevnený miniatúrny háčik alebo čeľusť, aby sa aplikovala ťažná sila. Renomovaní výrobcovia, vrátane tých, ktorí sa zameriavajú na presné strojárstvo, často ponúkajú konštrukčné a výrobné služby pre takéto zákazkové nástroje. Ako jeden z mála domácich výrobcov špecializujúcich sa na výskum a výrobu rozsiahlych environmentálnych simulačných komôr a optických simulačných zariadení, Shanghai Houyao Testing Equipment Co., Ltd. nezávisle vyvinula pokročilé produkty a má schopnosť poskytovať takéto riešenia na mieru. Dodržiavanie zásad integrity a služieb orientovaných na ľudí zaisťuje, že tieto svietidlá sú navrhnuté tak, aby spĺňali presné požiadavky zákazníkov a medzinárodné normy.
• Adaptéry a montážne dosky: Sada adaptérov umožňuje namontovať štandardné rukoväte pod rôznymi uhlami alebo pripojiť k silomeru v rôznych konfiguráciách. To je rozhodujúce pre aplikáciu čistých šmykových síl alebo pre testovanie zakončení, ktoré nie sú zarovnané s primárnou osou stroja.

2. viacosová nastaviteľnosť a presné zarovnanie

Robustný testovací rám je len taký dobrý, ako dobré je jeho zarovnanie. Nesprávne zarovnanie môže do testu vniesť ohybové momenty, aplikujúce neaxiálne sily, ktoré znehodnotia výsledky a môžu poškodiť vzorku. Špičkové testery sa vyznačujú značnou nastaviteľnosťou vo svojich fázach.

• Nastaviteľné stupne X-Y-Z: Základná doska, na ktorej je namontovaná vzorka, je často nastaviteľný stolík, ktorý sa môže pohybovať v horizontálnej (X a Y) a vertikálnej (Z) rovine. To umožňuje operátorovi dokonale zarovnať koncový bod so stredom aplikovanej sily, čím sa zabezpečí čistý axiálny ťah alebo tlačenie. Toto je absolútne rozhodujúce pre testovanie zvláštne tvarovaných konektorov alebo koncoviek, ktoré nie sú centrálne umiestnené na komponente.
• Rotačné nastavenie: Niektoré prípravky obsahujú voľnosť otáčania, čo umožňuje, aby sa úchop pri použití sily sám zarovnal so vzorkou, čím sa zabráni bočnému zaťaženiu.

3. pokročilý riadiaci a snímací softvér

Hardvér je vybavený inteligentným softvérom, ktorý umožňuje precíznu konfiguráciu tak, aby zodpovedala vzorke.

• Programovateľné parametre: Softvér umožňuje operátorovi definovať každý aspekt testu: vzdialenosť priľnavosti od ukončenia, rýchlosť priblíženia, silu pred zaťažením, testovaciu rýchlosť, maximálnu silu a citlivosť detekcie zlomu. Pre krehký malý konektor je naprogramovaná nízka sila predpätia a pomalá testovacia rýchlosť, aby sa zabránilo poškodeniu nárazom. Pre veľké, robustné ukončenie je možné použiť vyššiu silu a vyššiu rýchlosť na urýchlenie testu.
• Monitorovanie a získavanie údajov v reálnom čase: Softvér poskytuje grafické zobrazenie aplikovanej sily v reálnom čase. Operátor môže sledovať akékoľvek anomálie, ako je náhly pokles sily indikujúci skĺznutie, a prerušiť test, ak prípravok nefunguje správne. Táto spätná väzba je nevyhnutná na overenie samotného nastavenia testu pred pokračovaním s úplnou dávkou vzoriek.

Úvahy o výbere prípravkov a nástrojov

Výber správneho prípravku je systematický proces založený na vzorke a štandarde.

Schopnosť moderného robustnosť testerov zakončení prispôsobiť sa širokému spektru veľkostí a tvarov konektorov nie je vecou náhody, ale premysleného a sofistikovaného inžinierstva. Dosahuje sa ho holistickým systémom, ktorý kombinuje pevný a presný mechanický rám s komplexnou knižnicou modulárnych, vymeniteľných prípravkov a nástrojov. Tento hardvér je riadený inteligentným, programovateľným softvérom, ktorý umožňuje doladiť parametre testu na špecifické vlastnosti každej jednotlivej vzorky. Výsledkom je vysoko adaptabilná validačná platforma, ktorá dokáže zabezpečiť mechanickú integritu všetkého od najmenšieho vedenia snímača až po najväčšie oko napájacieho kábla.

Táto flexibilita je rozhodujúca pre výrobcov a testovacie laboratóriá v celej krajine kozmonautika , automobilovej elektroniky , fotovoltaika , a odvetvia skladovania energie , ktorí musia overiť svoje produkty podľa prísnych medzinárodných noriem. Investíciou do všestranného robustnosť testerov zakončení vybavené príslušným príslušenstvom, získavajú nástroj pripravený na budúcnosť, ktorý je schopný zaistiť bezpečnosť produktu, spoľahlivosť a súlad, bez ohľadu na to, ako sa môže návrh konektorov vyvíjať. Oddanosť poskytovaniu takýchto pokročilých, adaptabilných testovacích riešení je to, čo niektorých dodávateľov stavia ako spoľahlivých partnerov v globálnom testovacom priemysle. Spoločnosť Shanghai Houyao Testing Equipment Co., Ltd., prostredníctvom svojho záväzku k inováciám a kvalite, prispieva k tomuto ekosystému vývojom zariadení, ktoré spĺňajú tieto zložité požiadavky, čím pomáha zabezpečiť, aby komponenty, ktoré sú základom nášho moderného technologického sveta, boli vyrobené tak, aby vydržali.
