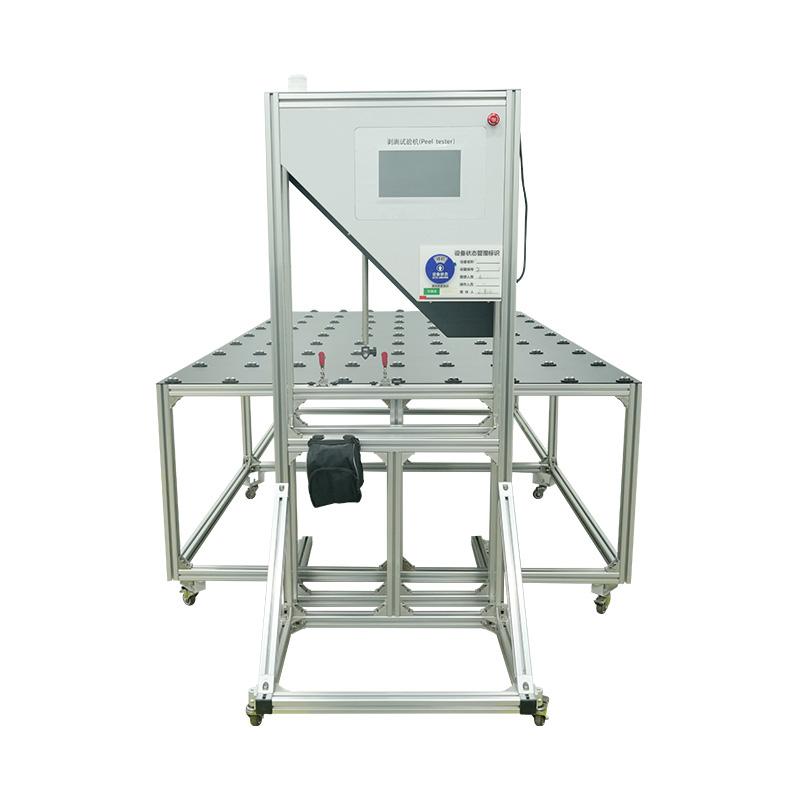

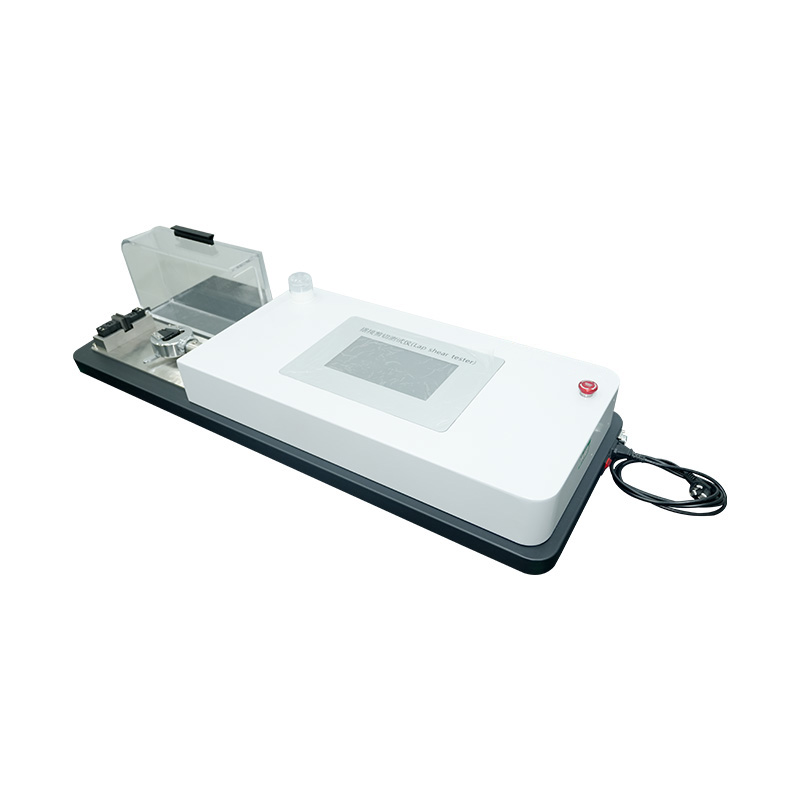

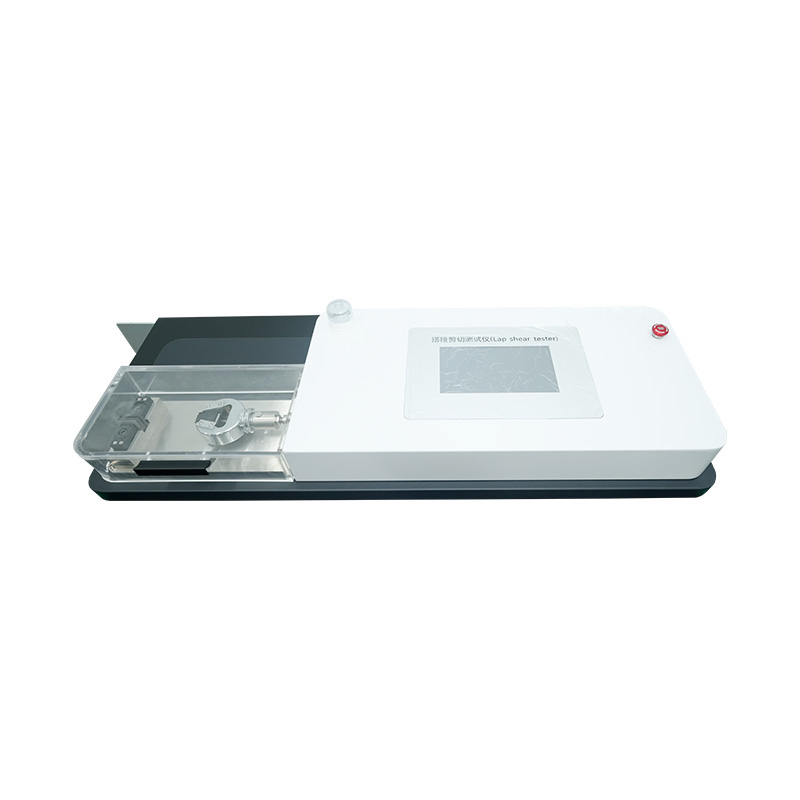

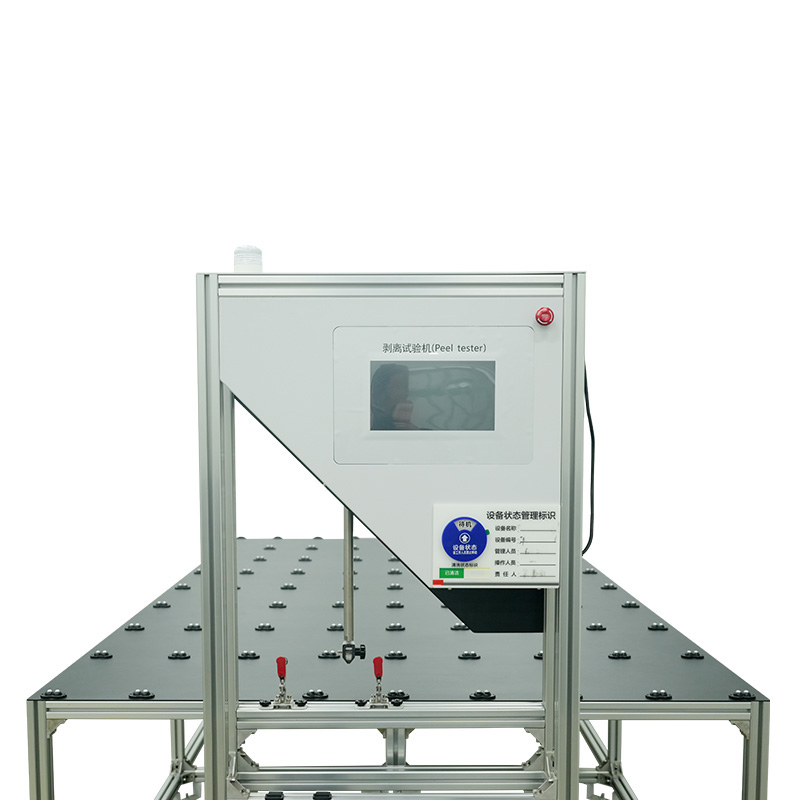

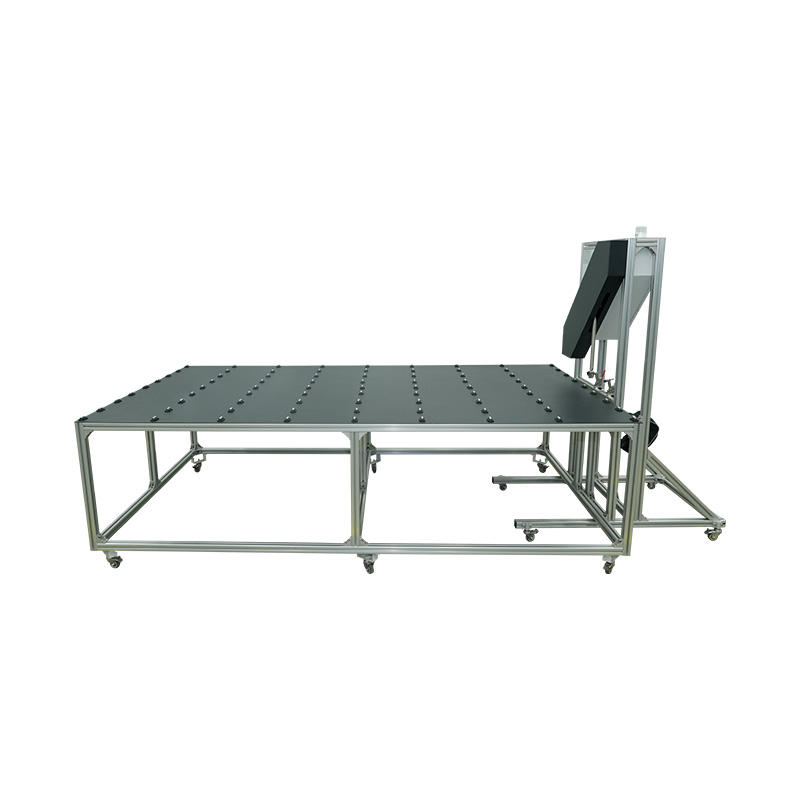

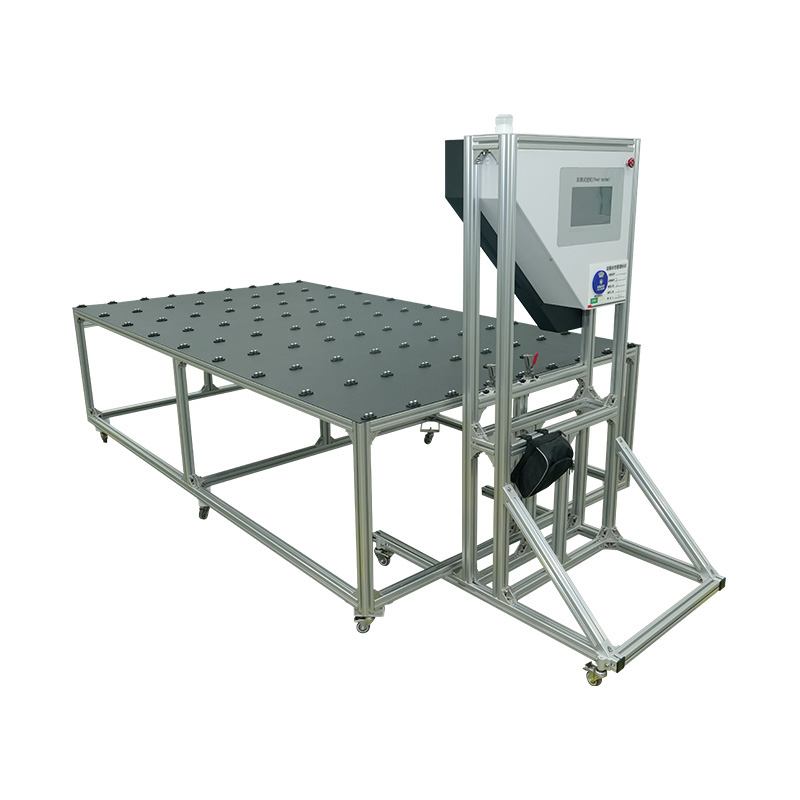

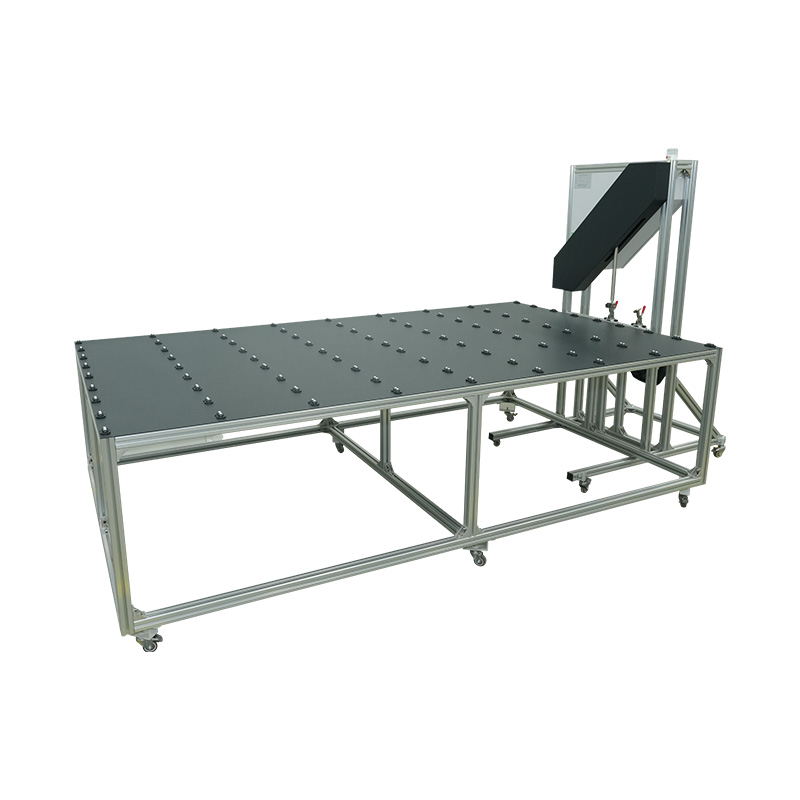

Test odlupovania a test pevnosti v šmyku

Aká dôležitá je kalibrácia pre odlupovací test a tester pevnosti v šmyku pre fotovoltaické (pv) moduly a ako sa to robí?

Úvod: Základ spoľahlivých údajov

V precíznom svete výroby fotovoltaických modulov nie je zabezpečenie kvality iba krokom v procese; je základnou zárukou výkonu, životnosti a bezpečnosti produktu. Základom tohto zabezpečenia integrity zapuzdrenia je odlupovací test a tester pevnosti v šmyku pre fotovoltaické (pv) moduly . Úlohou tohto sofistikovaného prístroja je kvantitatívne meranie adhéznej sily medzi kritickými vrstvami – ako je zapuzdrenie skla, etylén-vinylacetátu (EVA) alebo polyolefínového elastoméru (poe), solárnych článkov a zadnej vrstvy. Tieto merania sú životne dôležité, pretože priamo kaleboelujú so schopnosťou modulu odolávať delaminácii, primárnemu palebouchovému režimu, ktorý môže viesť k strate energie, vniknutiu vlhkosti a nakoniec ku katastrofálnej poruche. Údaje generované týmto testerom sú však len také dôveryhodné ako proces kalibrácie, na ktorom sú založené. Bez pravidelnej a starostlivej kalibrácie sa najpokročilejší tester pevnosti v odlupovaní a šmyku v prelínaní pre fotovoltaické (pv) moduly stáva o niečo viac ako drahý kus kovu, ktorý produkuje množstvo pochybnej platnosti, ktorá môže ohroziť celú výrobnú dávku alebo projekt výskumu a vývoja.

Kritická úloha kalibrácie: Viac než len rutinná kontrola

Kalibrácia je akt porovnávania meraní prístroja so známym referenčným štandardom na kvantifikáciu a odstránenie akýchkoľvek chýb v jeho presnosti. Pri teste odlupovania a teste pevnosti v šmyku pre fotovoltaické (pv) moduly to nie je len administratívna formalita, ale technický imperatív. Význam tohto procesu možno rozdeliť do niekoľkých kľúčových oblastí.

V prvom rade zaisťuje kalibrácia integrita a sledovateľnosť údajov . Výsledky z týchto testerov, ako napríklad 180-stupňová hodnota pevnosti v odlupovaní alebo pevnosť v šmyku presahu v newtonoch na štvorcový milimeter, sa používajú na overenie, či materiály spĺňajú prísne medzinárodné normy, ako napr. napr. 61215 , iec 61730-2 (mst 35 a mst 36) a napr. 62788-1-4 . Tieto normy definujú minimálne prijateľné úrovne adhézie potrebné na to, aby bol modul certifikovaný ako spoľahlivý pre dlhodobé nasadenie v teréne. Nepresné údaje by mohli viesť k prijatiu neštandardných modulov, riskovať predčasné zlyhanie v teréne alebo odmietnutie dokonale dobrých modulov, čo by malo za následok zbytočné finančné straty. Presná kalibrácia poskytuje sledovateľnosť – potrebnú na preukázanie, že každému dátovému bodu možno dôverovať a že je prepojený s národnými alebo medzinárodnými štandardmi merania.

Po druhé, kalibrácia je nevyhnutná pre riadenie procesov a zlepšovanie kvality . Vo výrobnom prostredí je stála priľnavosť kľúčovým ukazovateľom výkonu. Mierne odchýlky v snímači zaťaženia alebo snímača posunu môžu maskovať skutočné trendy vo výrobnom procese. Napríklad postupné znižovanie nameranej pevnosti v odlupovaní môže byť nesprávne interpretované ako problém s procesom laminácie EVA, keď v skutočnosti samotný tester vybočuje zo špecifikácie. Pravidelná kalibrácia oddeľuje výkon testovacieho zariadenia od výkonu materiálov, čo umožňuje inžinierom robiť presné rozhodnutia založené na údajoch na optimalizáciu parametrov laminácie, ako je teplota, tlak a doba vákua.

Okrem toho platí kalibrácia súlad a certifikácia . Audítori a certifikačné orgány požadujú zdokumentované dôkazy, že všetky testovacie zariadenia sú udržiavané a kalibrované podľa pravidelného plánu. Robustný kalibračný program, ktorý si často vyžaduje akreditáciu podľa noriem ako ISO/iec 17025, je nesporným aspektom prevádzky certifikovaného laboratória na testovanie fotovoltaických modulov. Bez nej môže byť spochybnená celá platnosť protokolov o skúškach, čo môže viesť k strate certifikácie produktov.

Nakoniec kalibrácia chráni investície a znižuje riziko . A odlupovací test a tester pevnosti v šmyku pre fotovoltaické (pv) moduly je významnou kapitálovou investíciou. Správna kalibrácia si zachováva presnosť a spoľahlivosť v priebehu času, čím chráni túto investíciu. Ešte dôležitejšie je, že zmierňuje obrovské finančné a reputačné riziko spojené s prepravou produktov, ktoré môžu zlyhať v teréne kvôli nezisteným chybám v zapuzdrení. Je to proaktívne opatrenie, ktoré je oveľa efektívnejšie z hľadiska nákladov ako riešenie záručných reklamácií a stiahnutí z trhu.

Proces kalibrácie: Systematický prístup

Kalibrácia a odlupovací test a tester pevnosti v šmyku pre fotovoltaické (pv) moduly je podrobný postup, ktorý by mali vykonávať vyškolení technici, často využívajúci akreditované kalibračné služby. Proces zvyčajne zahŕňa overenie presnosti dvoch primárnych systémov: systému merania sily a systému riadenia posunu alebo rýchlosti.

1. Predkalibračná príprava
Pred vykonaním akýchkoľvek meraní sa vykoná vizuálna kontrola zariadenia. To zahŕňa kontrolu akéhokoľvek fyzického poškodenia nosného rámu, rukovätí a príslušenstva. Rukoväte používané pri testoch odlupovania (často valčekových úchopov) a šmykových testoch (zvyčajne klinových alebo pneumatických úchopov) sa musia skontrolovať na opotrebovanie a zarovnanie, pretože nesprávne zarovnané rukoväte môžu spôsobiť významné ohybové momenty a chyby pri meraní. Tester by mal byť inštalovaný v kontrolovanom prostredí bez vibrácií a výrazných teplotných výkyvov podľa špecifikácií výrobcu.

2. Kalibrácia systému merania sily
Srdcom testera je jeho silomer alebo silomer. Kalibrácia tohto systému je prvoradá.

• Referenčné normy: kalibrácia sa vykonáva pomocou referenčné snímače zaťaženia kalibračného stupňa or mŕtve váhy ktoré sú samy osebe nadväzujúce na národné normy (napr. nist v Spojených štátoch alebo nim v Číne). Vlastné závažia sa zvyčajne používajú pre nižšie rozsahy sily a poskytujú najvyššiu možnú presnosť pri overovaní.
• Postup: referenčný etalón je zapojený do série s vlastným snímačom zaťaženia testera. Stroj potom dostane príkaz, aby aplikoval silu v ťahu (a niekedy aj kompresiu, ak je to vhodné) cez sériu stúpajúcich a klesajúcich bodov v celom rozsahu sily nástroja. Napríklad merania sa môžu vykonávať pri 10 %, 20 %, 50 %, 80 % a 100 % kapacity prístroja.
• Analýza údajov: v každom silovom bode sa údaj z referenčného štandardu porovná s údajom zo systému testera. Chyba sa vypočíta a parametre ako opakovateľnosť , presnosť a hysteréza sú hodnotené. Cieľom je zabezpečiť, aby chyba merania sily bola v rámci tolerancií špecifikovaných výrobcom a príslušnými testovacími normami, často v rozmedzí ±0,5 % alebo lepšie od indikovanej hodnoty.

3. Kalibrácia systému výtlaku a rýchlosti
Rýchlosť, ktorou sa test vykonáva, je rozhodujúca pre získanie porovnateľných výsledkov, pretože priľnavosť môže byť citlivá na rýchlosť.

• Referenčné normy: táto kalibrácia sa vykonáva pomocou a kalibrovaný prevodník posunu alebo a laserový interferometer .
• Postup: referenčný prevodník je nastavený na meranie skutočného posunutia krížovej hlavy. Krížová hlava stroja sa potom pohybuje rôznymi špecifikovanými rýchlosťami (napr. 50 mm/min, 100 mm/min, 200 mm/min) na známu vzdialenosť.
• Analýza údajov: hodnoty posunu a rýchlosti uvádzané skúšobným strojom sa porovnávajú s hodnotami nameranými referenčným štandardom. Overuje sa, že presnosť polohy krížovej hlavy a konzistentnosť rýchlosti sú v rámci prijateľných limitov, typicky malé percento nastavenej hodnoty.

4. Overenie softvéru a zberu dát
Moderné testery sú riadené sofistikovaným softvérom. Kalibrácia zahŕňa aj overenie, či softvér správne získava, spracováva a hlási údaje zo snímačov. To môže zahŕňať zadávanie známych elektrických signálov do systému zberu údajov na simuláciu výstupov senzorov a potvrdenie, že softvér ich správne interpretuje.

5. Dokumentácia a certifikácia
Po úspešnom ukončení kalibrácie a kalibračný certifikát sa vydáva. Tento dokument je dôležitým záznamom. Podrobne uvádza dodržané postupy, použité normy, podmienky prostredia, údaje v stave nálezu (ak boli mimo tolerancie pred úpravou) a údaje v pôvodnom stave (po úprave). Tiež uvedie neistotu merania pre samotný proces kalibrácie. Zaznamenajú sa všetky úpravy vykonané na uvedenie zariadenia do špecifikácie. Tento certifikát poskytuje audítorom a zákazníkom potrebný dôkaz o sledovateľnosti a dodržiavaní predpisov.

Typický súhrn kalibrácie môže byť prezentovaný takto:

Realizácia kalibračného programu: Frekvencia a servis

Nevyhnutné je vytvorenie rutinného plánu kalibrácie. Frekvencia kalibrácie závisí od niekoľkých faktorov: frekvencia používania testera, kritickosť meraní, stabilita zariadenia a požiadavky noriem kvality. Bežnou praxou je ročná kalibrácia cyklu. Ak sa však zariadenie používa intenzívne alebo v kritickom prostredí kontroly kvality, môže byť zaručený polročný plán. Okrem toho mnohé zariadenia fungujú priebežné kontroly pomocou denných alebo týždenných kontrolných vzoriek alebo jednoduchších overovacích zariadení, aby sa zabezpečilo, že zariadenie zostane v stave kontroly medzi úplnými kalibráciami.

Spoločnosti si môžu vybrať z dvoch hlavných možností služieb: vnútropodniková kalibrácia or akreditovaná kalibračná služba tretej strany . Interná kalibrácia si vyžaduje značné investície do referenčných noriem, vyškoleného personálu a zavedeného systému kvality, aby sa zachovala sledovateľnosť. Pre väčšinu výrobcov a laboratórií je najefektívnejšou a najspoľahlivejšou metódou zamestnávanie akreditovaného externého poskytovateľa kalibračných služieb. Títo poskytovatelia posielajú mobilné laboratóriá na miesto alebo požadujú, aby bol prístroj odoslaný do ich zariadenia, čím sa zabezpečí, že kalibrácia bude vykonaná podľa najvyšších akreditovaných štandardov.

Kalibrácia a odlupovací test a tester pevnosti v šmyku pre fotovoltaické (pv) moduly je základným pilierom zabezpečenia kvality vo fotovoltaickom priemysle. Presahuje jednoduchú úlohu údržby a slúži ako kritické prepojenie, ktoré zaisťuje spoľahlivosť, presnosť a sledovateľnosť údajov používaných na posúdenie životnosti solárnych modulov. Bez nej sa dôveryhodnosť výsledkov testov vytráca, čo ohrozuje kvalitu produktu, súlad s predpismi a v konečnom dôsledku aj finančné a dobré meno výrobcu. Zavedením prísneho a pravidelného kalibračného programu, podloženého dôkladnou dokumentáciou, môžu spoločnosti plne dôverovať svojim meraniam adhéznej sily. Táto dôvera im umožňuje vyrábať kvalitné a spoľahlivé fotovoltaické moduly ktorý bude v tejto oblasti fungovať podľa očakávaní po celé desaťročia, čím podporí globálny prechod na udržateľnú energiu s integritou a technologickou dokonalosťou.
